Hardware Program

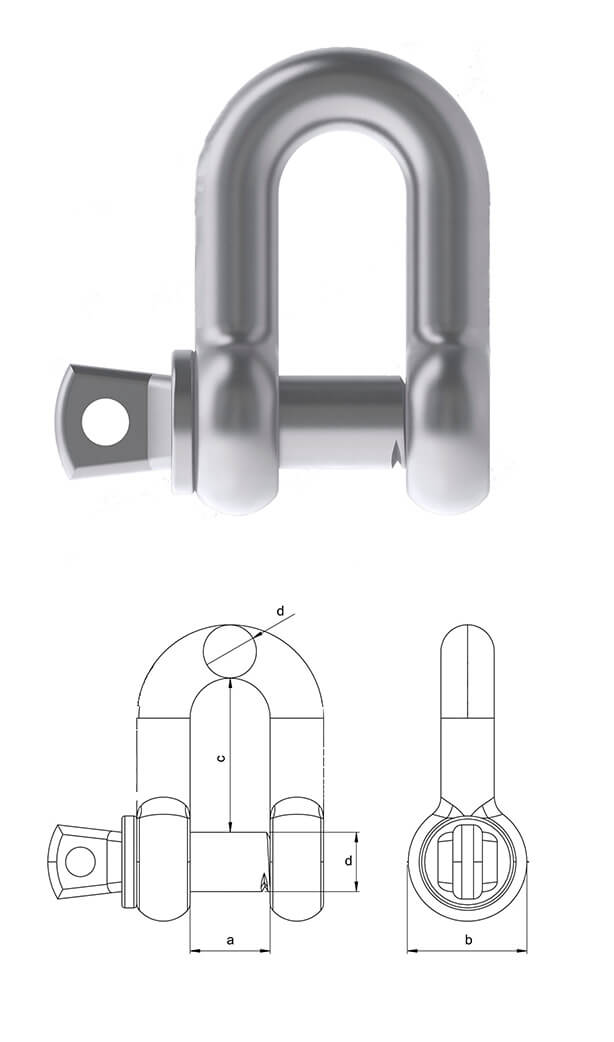

Size | Shackle Dimensions | ||||||
---|---|---|---|---|---|---|---|
mm | d | Tolerance | a | Tolerance | c | Tolerance | b |
6 | 6,0 | ±0.5 | 13,0 | ±0.8 | 25,0 | ±1.3 | 11,0 |
8 | 8,0 | ±0.5 | 16,0 | ±0.8 | 32,0 | ±1.6 | 18,0 |
10 | 10,0 | ±0.6 | 19,0 | ±1.0 | 38,0 | ±1.9 | 20,0 |
12 | 12,0 | ±0.8 | 25,0 | ±1.3 | 51,0 | ±2.6 | 26,0 |
16 | 16,0 | ±1.0 | 32,0 | ±1.6 | 64,0 | ±3.5 | 33,0 |
20 | 20,0 | ±1.2 | 38,0 | ±1.9 | 76,0 | ±4.0 | 40,0 |
22 | 22,0 | ±1.4 | 44,0 | ±2.2 | 89,0 | ±5.0 | 50,0 |
25 | 25,0 | ±1.6 | 51,0 | ±2.6 | 100,0 | ±5.5 | 57,0 |
28 | 28,0 | ±1.8 | 57,0 | ±2.9 | 115,0 | ±6.0 | 68,0 |
32 | 32,0 | ±2.0 | 64,0 | ±3.2 | 127,0 | ±7.0 | 73,0 |
